Циклограмма: понятие, методы построения и применение

Циклограмма это графическая модель, отображающая развитие производственного или строительного процесса одновременно во времени и в пространстве. В отличие от классических календарных графиков, где задачи привязаны исключительно к датам, здесь добавляется ось физического объема или географического положения (захватки, пикеты, этажи).

Для многих студентов и начинающих специалистов циклограмма это что-то вроде абстрактного чертежа из учебников. На деле это мощнейший инструмент управления ресурсами. Исторически метод поточного строительства и сам термин ввел советский ученый М.С. Будников. Его целью было исключить простои бригад при возведении типовых зданий. Сегодня построение циклограммы остается золотым стандартом для линейно-протяженных объектов и многоэтажной застройки.

Главное отличие от диаграммы Ганта очевидно: горизонтальные бары Ганта показывают длительность дискретной задачи, но слепы к пространству. Наклонные линии циклограммы демонстрируют непрерывное движение специализированного звена по фронту работ. Угол наклона прямой отражает удельный темп: чем он круче, тем выше скорость выполнения операции.

Циклограмма в строительстве и производстве

В девелопменте циклограмма в строительстве применяется для координации бригад на объектах с повторяющимися элементами. Это автомобильные дороги, магистральные трубопроводы, линии электропередач, а также жилые комплексы с типовыми этажами.

В промышленности циклограмма производства визуализирует материальные и информационные потоки. На конвейере или в цехе она показывает, как заготовка перемещается между станками, а в IT-секторе — как массив данных проходит этапы согласования. В обоих случаях база одна: непрерывность потока и отсутствие «узких горлышек», где скапливается незавершенное производство.

Виды циклограмм

Классификация базируется на характере временного развития потоков и уровне детализации. Выделяют три фундаментальных типа по ритмичности:

1. Ритмичные потоки. Все бригады тратят одинаковое время на каждую захватку. На графике это идеальные параллельные прямые. Такой сценарий гарантирует равномерную загрузку персонала и предсказуемый результат.
2. Разноритмичные потоки. Отдельные процессы имеют совпадающие ритмы, другие отличаются. Линии располагаются под разными углами, но не пересекаются. Это самый частый вариант на реальных площадках, требующий тщательного расчета буферных зон.
3. Неритмичные потоки. Длительность операций индивидуальна для каждого участка из-за разной сложности или объемов. График приобретает ломаный вид. Здесь критически важно следить за разрывами, чтобы избежать вынужденных простоев рабочих.

Отдельно стоит упомянуть линейные и матричные формы отображения. Линейные применяются для дорог и трубопроводов, где пространство растянуто в одну нитку. Матричные идеальны для многоэтажных зданий, где по вертикали откладываются этажи, а по горизонтали — секции, создавая двумерную карту перемещения отделочников.

По уровню иерархии графики делят на объектные (отражают возведение здания в целом) и комплексы процессов (детализируют конкретный этап, например, монтаж кровли). Также существуют циклограммы процессов и операций. Первые отображают глобальное движение макрозадач, вторые детализируют микрооперации внутри одного рабочего дня (сварка, грунтовка, монтаж опалубки).

BIM и отчетность без сложностей

Визуализация выполненных объемов на BIM‑модели и готовая строительная отчетность без перестройки процессов.

Перейти к SIGNAL DASHBOARD

Методика построения циклограммы

Чтобы грамотно построить циклограмму, инженеру ПТО или руководителю проекта необходимо пройти несколько строгих этапов, опираясь на математический аппарат поточного строительства.

Шаг 1. Деление фронта на захватки

Объект разбивается на равные или кратные участки (пикеты по 100 метров, отдельные этажи, секции). Количество захваток (m) должно быть не меньше числа специализированных бригад (n), иначе возникнут вынужденные простои.

Шаг 2. Расчет темпов и шагов

Темп потока рассчитывается как отношение трудоемкости работ на захватке к численности звена. Шаг потока — это время, через которое последующая бригада начинает работу на следующей захватке. Инженеры часто используют формулу общей продолжительности поточного строительства:

T=(m+n−1)×t

T=(m+n−1)×t, где t — шаг потока. Это позволяет еще до выхода на площадку оценить, укладывается ли проект в директивные сроки, установленные инвестором.

Шаг 3. Нанесение осей

По горизонтали откладывается календарная шкала времени, по вертикали — пространственная ось с указанием размеров участков.

Шаг 4. Отрисовка линий потоков

Каждая бригада получает свой цвет. Линии ведутся от начала первой захватки до конца последней.

Главное правило: пересечение линий недопустимо. Если график бригады отделочников пересекает график монтажников, это означает, что обе команды окажутся на одной захватке одновременно. Возникнет конфликт ресурсов, нарушение техники безопасности и срыв сроков.

В качестве инструментов сегодня используются не только Excel и миллиметровка. Профильное ПО и CDE-платформы генерируют график автоматически на основе BIM-модели. При этом система учитывает требования 152-ФЗ: если в файле назначаются ответственные лица (ФИО мастеров), серверы должны находиться в РФ, а доступ к информации о персональных данных строго регламентирован.

Типичные ошибки при создании: игнорирование технологических перерывов (например, время схватывания бетона) и неверный расчет шага захваток, ведущий к простою дорогостоящей техники.

Пример построения циклограммы

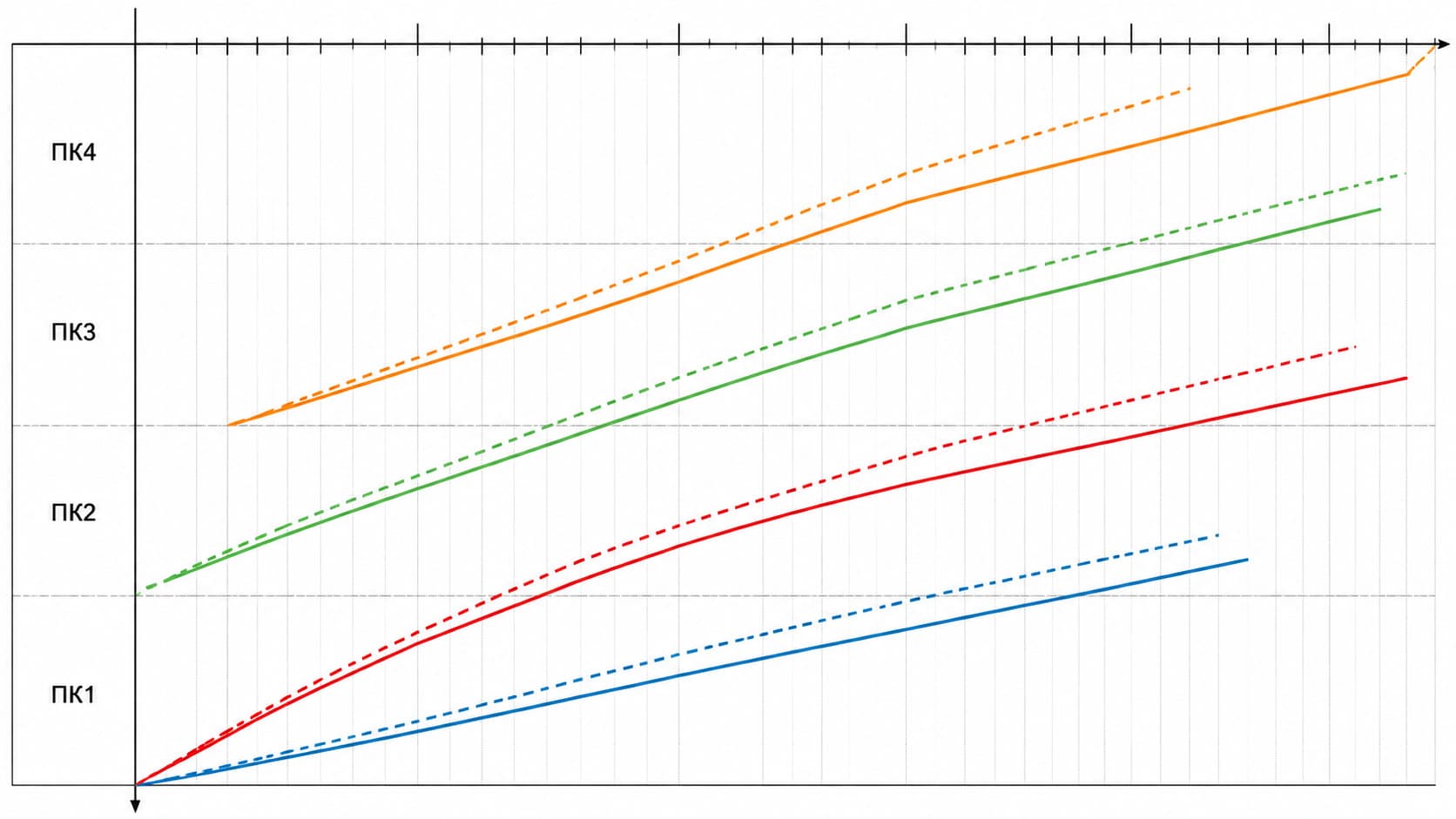

Разберем, как сделать циклограмму на примере монтажа линии наружного освещения вдоль трассы.

Дано: 4 пикета (ПК1–ПК4). Комплекс включает 8 операций: рытье траншеи, укладка кабеля, установка опор и т.д.

Вариант А (ошибочный): на каждую операцию выделяется узкоспециализированная бригада. На графике мы увидим 8 линий с разным углом наклона. Более медленные звенья будут тормозить быстрые, возникнут простои между переходами с пикета на пикет. Ресурсы используются неэффективно.

Вариант Б (оптимальный): мы укрупняем бригады. Первая команда выполняет земляные и кабельные работы (операции 1–3), вторая — монтажные (4–5), третья — пусконаладочные (6–8).

На графике формируются три ритмичных потока. Линии идут параллельно, сохраняя безопасную дистанцию (технологический разрыв). Как только первая бригада освобождает ПК1, туда заходит вторая. Простоев нет, загрузка персонала равномерная. Если в процессе работы фактический темп падает, линия на экране отклоняется от плановой пунктирной траектории, что служит триггером для менеджера проекта.

Применение циклограмм в управлении проектами

Современный контроль и планирование невозможны без визуализации потоков. Циклограмма позволяет решить три стратегические задачи:

1. Балансировка ресурсов. Менеджер видит, какие бригады перегружены, а какие простаивают. Это дает возможность перераспределить людей без раздувания фонда оплаты труда.
2. Прогнозирование сроков. Сдвиг одной линии автоматически показывает, как это повлияет на сдачу всего объекта.
3. Координация субподрядчиков. На крупных площадках работают десятки сторонних организаций. Единый цифровой файл с графиком потоков исключает ситуации, когда фасадчики и кровельщики мешают друг другу.

Внедрение облачных сервисов переводит метод Будникова на новый уровень. Инженеры на площадке через мобильные приложения фиксируют выполнение объемов. Система мгновенно перерисовывает фактические линии, сравнивая их с плановыми. Любая информация о задержках агрегируется в дашборд технического заказчика.

Аналитика на основе накопленных данных позволяет компаниям формировать собственные справочники темпов работы бригад. Если по факту монолитчики проходят этаж за 5 дней, а не за 7, как заложено в усредненных сборниках, ИТ-система запомнит этот параметр. При планировании следующего ЖК алгоритм предложит более точный график, снижая вероятность кассовых разрывов.

Критически важна интеграция с исполнительной документацией. Когда бригада завершает работу на захватке, в CDE автоматически формируется комплект актов освидетельствования скрытых работ (АОСР). Это исключает ситуацию, когда физически объект построен, а бумажный шлейф отсутствует.

Важно помнить про ГОСТ и СП 48.13330.2019 «Организация строительства», которые требуют документального подтверждения принятых решений. Цифровая циклограмма с привязкой к актам и фотофиксацией становится неоспоримым доказательством при сдаче объекта Госстройнадзору.

Преимущества использования циклограмм

Переход от табличных форм к пространственно-временным графикам дает бизнесу следующие выгоды:

• Повышение прозрачности. Инвестор и заказчик видят не просто процент готовности, а реальную геометрию продвижения бригад по объекту.
• Улучшение коммуникации. Мастеру участка не нужно читать многостраничные пояснительные записки. Один взгляд на пересечение линий объясняет причину простоя.
• Снижение рисков. Заблаговременное выявление «узких горлышек» предотвращает кассовые разрывы и срывы директивных сроков.
• Оптимизация логистики. Поставка материалов синхронизируется с подходом бригады к конкретной захватке, что исключает захламление стройплощадки.

Грамотное планирование с применением циклограмм превращает хаотичную стройку в предсказуемый конвейер, где каждый участник понимает свою роль в общем процессе.

Часто задаваемые вопросы

Что такое циклограмма и для чего она нужна?

Это график, связывающий время и пространство выполнения задач. Он нужен для настройки поточного метода работ, исключения простоев бригад и предотвращения конфликтов на смежных участках.

Как правильно построить циклограмму?

Необходимо разбить объект на захватки, рассчитать темп каждой бригады, нанести оси времени и пространства, а затем провести линии потоков так, чтобы они не пересекались и учитывали технологические перерывы.

Чем циклограмма отличается от графика Ганта?

Диаграмма Ганта показывает только длительность задач во времени. Циклограмма добавляет ось пространства (захватки, этажи), визуализируя физическое перемещение ресурсов и темп выполнения операций.

Какие программы лучше использовать для создания циклограмм?

Для базовых задач подойдет MS Excel. Для сложных инфраструктурных проектов и BIM-среды требуются специализированные CDE-платформы и российские ИТ-решения для управления строительством, которые автоматически генерируют график из календарно-сетевой модели.

Можно ли применять циклограммы вне строительной сферы?

Да. Метод отлично работает в производственном планировании, IT-разработке (отображение потоков информации), логистике и управлении любыми процессами, где есть повторяющиеся операции и территориальное или этапное разделение.
