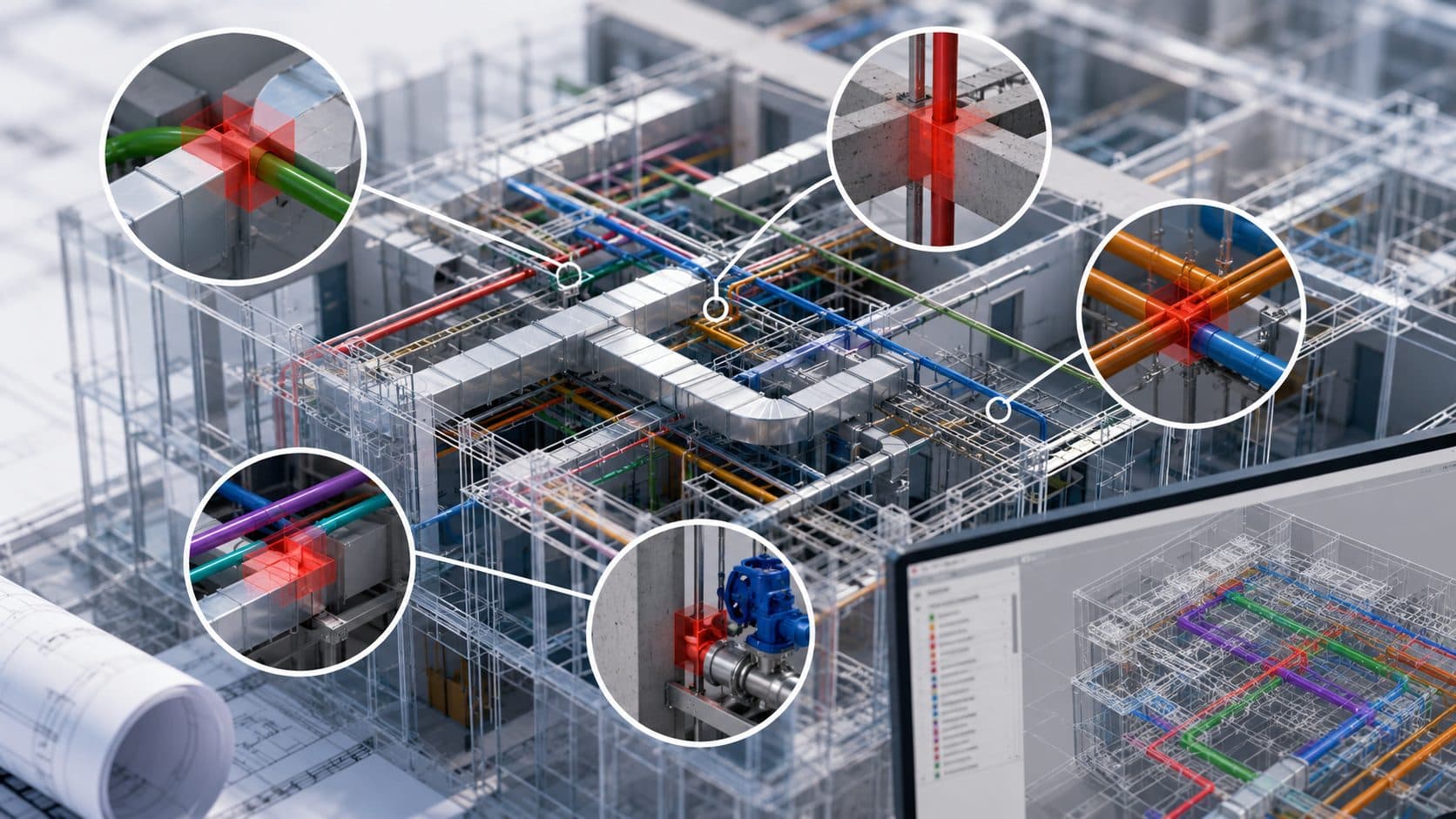

Коллизия в строительстве: понятие, виды и проверка BIM-моделей

В условиях стремительной цифровизации строительной отрасли точность проектных решений становится фундаментом не только экономической эффективности, но и безопасности эксплуатации объектов. Однако на практике даже высококвалифицированные команды проектировщиков, использующие современные инструменты, сталкиваются с тем, что элементы конструкций, архитектурные детали или инженерные сети конфликтуют друг с другом в цифровом пространстве. В профессиональной среде эти нестыковки получили название «коллизии». Понимание их природы, типологии и методов устранения стало обязательной компетенцией для всех участников инвестиционно-строительного процесса — от заказчика до BIM-координатора.

Что такое коллизии в строительстве и проектировании

Это пространственные пересечения, наложения или функциональные несоответствия элементов проекта, которые физически невозможно реализовать на строительной площадке без внесения изменений. В широком смысле коллизия проекта — это ситуация, при которой два или более объекта пытаются занять одно и то же пространство в один и тот же момент времени, либо нарушают строгие требования к эксплуатации, обслуживанию или нормативным отступам.

Причины возникновения коллизий на разных этапах проекта

Коллизии редко возникают из-за недостатка квалификации проектировщиков. Чаще всего они становятся следствием системных проблем в организации процесса:

• Отсутствие единой информационной среды: работа смежных отделов (АР, КР, ИОС) в разрозненных файлах без регулярной синхронизации.
• Сжатые сроки: дефицит времени не позволяет специалистам качественную «самопроверку» и междисциплинарную координацию.
• Человеческий фактор: ошибки при переносе данных из чертежей в 3D-модель или невнимательность при ручном наложении систем.
• Несовместимость ПО: потеря данных или искажение геометрии при конвертации моделей между различными программными комплексами (проблемы интероперабельности).
• Отсутствие стандартов моделирования (BEP): когда разные специалисты создают элементы с разным уровнем проработки (LOD), что приводит к наложению «пустых» или некорректных объемов.

Влияние коллизий на сроки, бюджет и качество строительства

Влияние коллизий на проект колоссально. В строительной индустрии существует «правило десятикратных затрат»: исправление ошибки на стадии эскиза стоит условно 1 рубль, на стадии рабочей документации — 10 рублей, а на строительной площадке — 100 рублей и более.

• Финансовые потери: демонтаж возведенных конструкций, перезакупка материалов, оплата сверхурочных бригадам.
• Срыв графиков: простой дорогой техники и человеческих ресурсов из-за необходимости ждать пересогласования проектных решений.
• Снижение качества: частые переделки «по месту» нарушают монолитность конструкций и эстетический облик здания.

BIM для стройплощадки

Подготовьте строительную BIM‑модель, считайте объемы работ и формируйте исполнительную документацию напрямую из 3D‑модели.

Перейти к SIGNAL TOOLS

Типичные примеры коллизий

Часто профессионалы сталкиваются с такими проблемами:

• Прохождение системы вентиляции или канализации сквозь несущие балки, где прокладка отверстий запрещена.
• Наложение кабельных лотков на трубопроводы отопления, что исключает доступ для обслуживания.
• Несоответствие высотных отметок пола, указанных в архитектуре и конструктивной части.
• Установка сантехнического оборудования в зоне открывания дверей или окон.

Коллизия в проектной документации — особенности и примеры

Долгое время коллизии в проектной документации считались неизбежным злом. При традиционном 2D-проектировании проектировщик видит лишь свой раздел, а полная картина собирается только в голове у главного инженера проекта (ГИП). Последствия таких ошибок катастрофичны: они проявляются в неподходящий момент, когда инженерные системы уже закуплены, а работы идут полным ходом.

Роль BIM-моделей в выявлении коллизий заключается в создании «цифрового двойника», где все разделы собираются в одну сводную модель. Информационное моделирование позволяет увидеть объект целиком, интегрируя архитектуру, конструктив и все инженерные сети. Использование BIM переводит процесс поиска нестыковок из режима хаотичного «тушения пожаров» на стройплощадке в режим планомерной превентивной работы в проектном бюро. Это позволяет еще до выхода на объект увидеть, как, например, узел крепления воздуховода пересекается с пожарным спринклером, и оперативно изменить трассировку.

Виды коллизий в строительстве и проектировании

Эффективное управление проектом невозможно без систематизации. Специалисты классифицируют нестыковки, чтобы понимать, какие из них требуют немедленного внимания, а какие могут быть урегулированы в рабочем порядке.

Классификация коллизий

1. Геометрические: прямое физическое наложение твердых тел.
2. Технологические: нарушения последовательности работ (например, монтаж крупногабаритного оборудования до устройства технологических проемов).
3. Функциональные: несоблюдение норм эксплуатации (например, отсутствие доступа к приборам учета).

Жёсткие и мягкие коллизии: примеры

• Жесткие (hard clashes): это прямое физическое пересечение двух элементов. Например, стальной профиль, проходящий сквозь трубу вентиляции.
• Мягкие (softclashes / clearance clashes): это нарушение функционального пространства. Например, если вокруг насоса не оставлено расстояние, необходимое для его обслуживания (замена сальника, разборка корпуса), или если не соблюдены противопожарные зазоры между кабелями и трубами с горячей водой.
• Коллизии в BIM: имеют свою специфику, так как включают в себя проверку на соответствие элементов стандартам классификации, параметрическим требованиям и логическим связям.

Примеры влияния на проект

Реальные кейсы показывают, что коллизии в BIM — это мощный источник данных. Аналитика по количеству пересечений позволяет руководителю проекта оценить «здоровье» проектной команды. Если в модели обнаружено более 500 критических пересечений, это сигнал о том, что процессы взаимодействия между смежными разделами проекта не отлажены. Влияние на стоимость проекта прямо пропорционально количеству неисправленных коллизий: раннее их выявление экономит миллионы рублей на каждом этапе.

Методы и инструменты проверки

Сегодня проверка на коллизии — это стандартизированный процесс. Принципы проверки моделей базируются на итерационном подходе: работа проводится на каждом этапе выпуска документации (стадия «П», стадия «Р»).

Автоматизированные и ручные методы

• Автоматизированные инструменты: ПО, такое как Autodesk Navisworks, Solibri Office, BIM Track, Model Checker, позволяет сканировать огромные массивы данных. Программа автоматически находит пересечения согласно заданной матрице правил.
• Ручные методы: проверка экспертами «на глаз» при навигации в модели. Этот метод необходим для оценки мягких коллизий, которые алгоритм может пропустить, но которые очевидны профессионалу (например, нелогичный путь обхода препятствия).

Этапы проверки коллизий в BIM-процессе

1. Создание сводной модели (federated model): сбор всех разделов в одну среду.
2. Определение матрицы правил: установка приоритетов (например, «Несущий каркас» всегда приоритетнее «Инженерии»).
3. Запуск анализа: формирование отчетов о пересечениях.
4. Фильтрация: удаление ложных коллизий (например, когда отверстие в стене для трубы предусмотрено конструкцией, но формально является коллизией).
5. Координация: постановка задач исполнителям через облачные платформы.
6. Контроль: повторная проверка после внесения правок.

Рекомендации по организации процесса

Необходимо внедрить роль BIM-координатора, который выступит арбитром. Важно проводить еженедельные BIM-координационные совещания, где участники обсуждают самые сложные пересечения и принимают коллегиальные решения по их устранению.

Как интерпретировать результаты

Что делать после обнаружения коллизий? Нужно оценить критичность. Если два объекта пересекаются на 1 миллиметр, это можно проигнорировать. Если на 200 мм — это критическая ошибка. Роль BIM-координатора и проектной команды заключается в том, чтобы зафиксировать решение в протоколе, внести изменения в модель и обеспечить обратную связь.

Часто задаваемые вопросы

Что такое коллизия в строительстве? Это пространственное противоречие между элементами проекта.

Как выявить коллизии в проекте? С помощью BIM-ПО, которое автоматически сканирует модель на наличие физических пересечений элементов.

Чем отличается коллизия от ошибки проектирования? Коллизия — это конкретный «конфликт в пространстве». Ошибка проектирования — более широкое понятие, включающее расчеты, выбор материалов и соблюдение норм.

Какие программы лучше использовать для проверки коллизий? Лидерами рынка являются Navisworks (для визуальной проверки) и Solibri (для проверки на соответствие нормам и правилам).

Как часто нужно проводить проверку на коллизии? Рекомендуется делать это еженедельно или по мере готовности очередного узла модели, чтобы не накапливать ошибки к концу проекта.

Как коллизии влияют на стоимость строительства? Исправление коллизий позволяет избежать незапланированных затрат, которые могут составлять до 20% от сметной стоимости строительства.

Своевременная работа с данными, использование BIM-технологий и регулярная проверка моделей — это фундамент предсказуемого и успешного строительства. Внедрение этих процессов обеспечивает прозрачность бюджета, соблюдение сроков и высокое качество возводимого объекта.
